Contrails ! Graissage Jabiru, solution n° 2

Jabiru 2200 : restricteur nouveau modèle
Photo GTH



Nouvelles données

Pour prolonger les essais menés par Martin L et Alexandre Patte de Jabiru France, Contrails ! a rassemblé avec Marc Béranger, quelques données supplémentaires sur le graissage du Jabiru 4 cylindres à poussoirs hydrauliques.

Pour améliorer la lubrification du haut-moteur, Marc a adopté une approche particulière.

N.B. Il ne s'agit pas ici d'une recommandation officielle de Jabiru, mais des investigations personnelles d'un propriétaire privé de moteur Jabiru 2200.



Variation sur un thème

Améliorer le débit

perçage dans les bouchons d'origine
Photo Marc Béranger

Grâce aux essais de Martin et d'Alexandre Patte, nous avons vu que l'arrivée d'huile aux culasses est limitée sur les Jabiru, par une restriction au départ du bloc moteur.

L'huile se fraie un passage autour du bouchon restricteur, pour ensuite pénétrer dans les tubes menant aux culasses via une gorge percée d'un trou.

Comme on peut le voir ci-contre, il est possible d'améliorer le débit en perçant directement le restricteur.


restricteur d'origine
Photo GTH

En effet la fuite entre le bouchon restricteur et son alésage doit correspondre à des tolérances très précises.

Pour assurer un graissage suffisant des culasses, la fuite à la périphérie du restricteur devrait être équivalente à un perçage de 0,5 mm de diamètre, soit une section de 0,196 mm².

Répartie sur la périphérie d'un bouchon de 11 mm, cela équivaut à un jeu diamétral de 5,7 µm, ou moins de 6 microns !



La solution de Marc

restricteurs nouvelle manière
Photo GTH

Inutile de dire qu'un tel ajustage ne s'obtient que par un appariement précis, et des essais de débit au montage.

Il parait beaucoup plus simple - et plus précis - d'assurer le débit directement par perçage.

Pour maîtriser le débit, Marc a choisi de tourner de nouveaux restricteurs sans fuite périphérique ni gorge, dans lesquels le débit d'huile se fera exclusivement au travers du gicleur axial.

Ces restricteurs en laiton sont brasés directement sur les tubes d'huile, comme les pièces d'origine.





Etude préliminaire

Test de débit des orifices calibrés

test orifices
Photo GTH

Pour mesurer le débit par les orifices calibrés, les restricteurs ont été fixés à l'extrémité d'un tuyau de contenance connue, et gradué.

Il s'agit de chronométrer le débit d'une quantité connue d'huile sous une pression d'air comprimé à 4 bar, équivalente à la pression du circuit du moteur.


réchauffage huile
Photo GTH

Avant chaque essai, l'huile Total Aero DM est chauffée au bain-marie, pour assurer une fluidité proche de la réalité.

La température effective est d'une quarantaine de degrés, correspondant à la température de l'huile après quelques minutes de chauffe du moteur.

La photo ne montre pas les volutes de "fumée" s'échappant de la casserole...



mesure débit
Video GTH

Déroulement

Pour chaque diamètre d'orifice, nous avons mesuré le temps d'écoulement sous pression, et calculé le débit en cm³/min

La vidéo ci-contre donne une idée du déroulement d'un de ces tests.



clip video    Lire la vidéo



Résultats

graphique du débit d'huile
Doc GTH

Pour ne pas multiplier les perçages dans les restricteurs, nous avons mesuré les débits pour 3 diamètres.

Diamètre
(mm)
Débit
(cm³/s)
Débit
(cm³/min)
0,50,6841
0,60,8953
0,83,20192

Le débit apparaît approximativement proportionnel au carré du diamètre de perçage, donc à la section de l'orifice.

Pour le débit dans une culasse individuelle, diviser ces valeurs par deux.





Observations

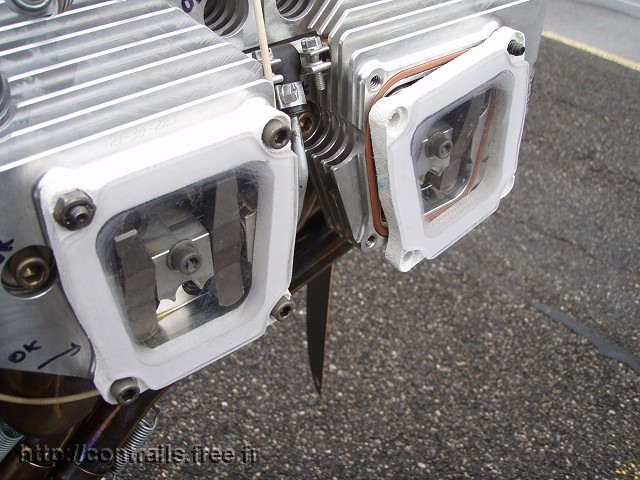

Cache-culbuteurs transparents

Cache-culbuteurs transparents
Photo GTH

Marc a réalisé un jeu complet de cache-culbuteurs en plastique, avec les plexis collés à la cyanoacrylate.

Étanches lors des premiers essais, ils ont ensuite été percés et munis d'un tube de mise à l'air libre.



Configuration d'origine

configuration d'origine
Photo GTH

À l'arrêt les logements de culbuteurs avant et arrière contiennent des traces d'huile.

Dans la configuration d'origine, nous constatons qu'au démarrage, il faut plusieurs minutes pour voir arriver l'huile dans les culasses avant.

Sur cette machine à train classique, les culasses arrière sont toujours mieux alimentées que les culasses avant au sol..

Bien qu'on observe de l'huile dans les logements de culbuteurs arrière, les quantité nous semblent réduites.



Nécessité de la mise à l'air libre

répartition d'huile perturbée
Photo GTH

Lors des tests avec différents diamètres de gicleurs, l'absence de mise à l'air libre a semblé entraîner des perturbations dans la répartition et l'évacuation de l'huile.

Interprétation : la section de retour au carter étant limitée (voir plus loin), l'équilibrage des pressions d'air entre carter et haut-moteur ne peut se faire quand l'huile occupe tout le passage.

La recherche du meilleur compromis s'est poursuivie avec les mises à l'air libre ouvertes.





Limite supérieure

Évacuation de l'huile

montée du niveau
Photo GTH

Le débit d'huile vers les culasses est limité par deux considérations :

- La pression d'huile dans le circuit principal ne doit pas être affectée.

- Le retour de l'huile vers le carter inférieur doit être de bonne section, en raison du volume supérieur de l'huile émulsionnée, et de l'écoulement sans pression.



culasses remplies
Photo GTH

Nous avons donc fait un test avec un perçage de 0,8 mm de diamètre dans l'un des restricteurs d'origine.

Comme prévu, le débit restant raisonnable, la pression d'huile n'est pas modifiée.

Toutefois les passages de retour d'huile ne sont pas suffisamment dimensionnés, et les culasses se remplissent quelques secondes après le démarrage.

L'orifice d'arrivée d'huile doit donc rester nettement en-deça de cette valeur limite.



Noyage culasses
Video GTH

Vidéo

Sur la vidéo ci-contre (désolé pour la faible qualité), on peut nettement voir la montée du niveau en une vingtaine de secondes après le démarrage du moteur.

On notera qu'ici seule la culasse avant est mise à l'air libre, d'où la relative stagnation dans la culasse arrière où l'air reste emprisonné.



clip video    Lire la vidéo





Recherche du meilleur compromis

Choix du gicleur

Débit amélioré
Photo GTH

Compte-tenu du diamètre limite du gicleur, le perçage à 0,5 mm nous a semblé un bon compromis : débit nettement plus sympathique qu'à l'origine, tout en restant éloigné du débordement des chambres de culbuteurs.

Malgré une prépondérance des culasses arrières, le débit est visible peu après le démarrage dans les quatre culasses.



Influence du régime

écoulement côté droit
Photo GTH

Noter que les logements de culbuteurs sont mis à l'air libre.

Différents essais entre 1400 et 2400 t/min au sol n'ont pas permis de déceler de variation de pression ou de débit dans les culasses.



Symétrie

écoulement côté gauche
Photo GTH

Pas de différence notable entre le côté droit et le côté gauche, voir photos ci-contre.





Mesures des débits sur l'avion

Méthode

Dérivation de l'huile
Photo GTH

Les observations visuelles ont été accompagnées de valeurs de débit effectif chiffrées.

Les mesures ont été réalisées avec un tube transparent et une éprouvette graduée en cm³.

Elles consistaient à détourner pendant quelques instants l'huile des culasses.

Pas de souci pour la mécanique : la durée d'une mesure, moins de 3 minutes, reste inférieure au temps nécessaire à l'arrivée d'huile aux culasses lors d'un démarrage à froid (plusieurs minutes avec le montage d'origine).


relevé du débit
Photo GTH

En raison du faible débit, chaque mesure s'effectue en deux temps sans interruption :

 - chronométrage du remplissage du tube transparent

 - puis chronométrage du temps d'écoulement de 10 cm³ d'huile dans l'éprouvette.

Volume total prélevé à chaque essai : 26 cm³





Résultats

Débits

graphique débit d'huile avant et après
Doc GTH

Huile Total Aero DM, pression 5 bar, température 50 à 60°C, régime 1200 à 2400 tours/min.

Débit d'huile par culasse en cm³/min
(Martin) Origine Gicleur 0,5 mm
Droit (8,4) 4,7 18,9
Gauche (8,4) 4,8 18,6
Entre parenthèses, les débits du moteur de Martin avant modification

On peut constater que sur le moteur de Marc examiné ici (30 h depuis neuf), le débit d'origine représente à peine 57 % du débit initial du moteur de Martin.

Il apparaît que l'orifice de 0,5 mm finalement choisi, multiplie par 4 (390 %) le débit d'origine tout en évitant les problèmes de trop-plein.



Essais en vol

vols d'essais
Photo MB

Marc a procédé à quelques vols d'essais, en laissant ouvertes les mises à l'air libre des logements de culbuteurs.

Fuites
Aucune fuite ni trace d'huile n'a été décelée sous le capot.



Températures
La température d'huile est maintenant environ 20°C plus élevée qu'auparavant (la machine n'a pas de radiateur d'huile), tandis que les températures de culasses ont baissé de manière significative :

- Huile : 80-100°C
- Culasses : 140-160°C
