Buée sur MCR4S
Doc IF-Team



Révélations

Pour la première fois depuis 10 ans, Contrails ! dévoile une partie des plans secrets de la IF-Team.

Comment ont été conçus les systèmes de la machine, quelles recherches ont menées les constructeurs, les dessins jusqu'ici confidentiels des travaux des La Pierre Skunk Works, les documents les plus révélateurs sont enfin livrés aux visiteurs de Contrails !



Les plans

Tableau de bord

Ergonomie du tableau de bord
Doc IF-Team

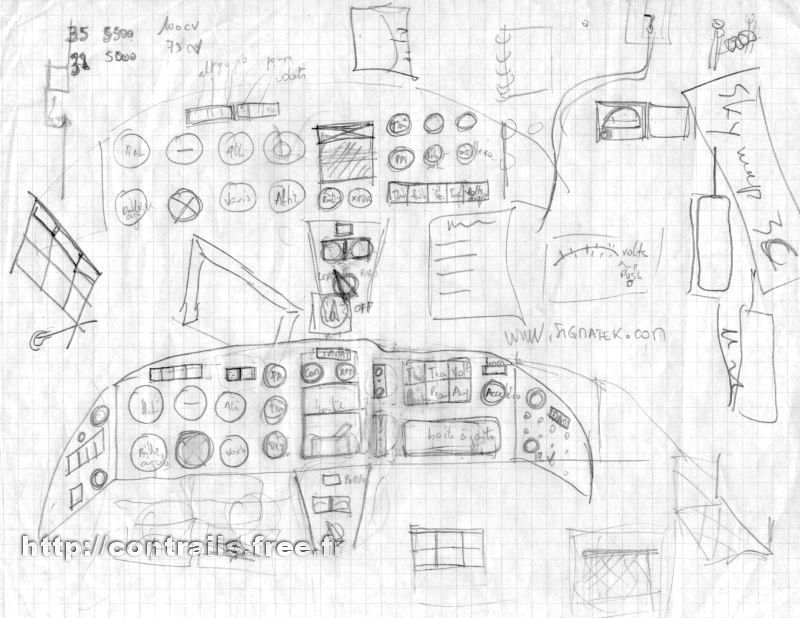

Lors d'une séance de brain storming dans les environs de Dijon, la IF-Team a fixé les points importants de la disposition du tableau du MCR 4S dans le plan confidentiel ci-contre.



Ce document a été scrupuleusement suivi lors de la réalisation du tableau de bord, dont l'ergonomie a permis à de nombreux pilotes de s'accoutumer à la machine en quelques instants.






Commande de volets de capot

volet capot
Doc IF-Team

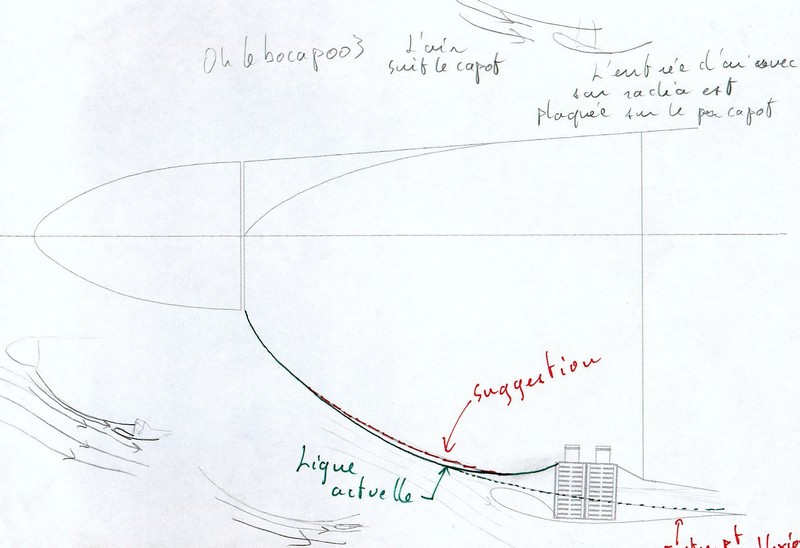

Contrairement à une idée reçue, la difficulté n'est pas d'ouvrir un volet de capot correctement dessiné, mais de le maintenir fermé.
En effet la pression dans le canal de sortie convergent est supérieure à la pression de l'écoulement éxtérieur, sinon l'air de refroidissement...ne sort pas !

Il a donc fallu mettre au point une commande légère et facile d'utilisation, mais qui verrouille solidement contre l'ouverture.






Servocommande des volets

volets
Doc IF-Team



Le potentiomètre de recopie de position des volets est exposé aux éléments à travers la fente du fuselage.
Le modèle linéaire prévu en usine s'encrasse ou s'oxyde facilement.

La IF-Team a adopté un potentiomètre rotatif étanche norme IP67, commandé par biellette.
