Contrails ! Goupilles Bêta



vérin et goupille Bêta
Photo GTH



Dépose verrière

Les MCR 4S sont des machines très simples.

Cependant pour accéder à l'arrière du tableau de bord, il faut déposer la verrière.

Contrails ! partage ici la méthode de la IF-Team, qui ne prend que quelques instants.



Dépose-repose verrière

Bras de verrière

crochet
Doc GTH d'après Dyn'Aéro

La verrière du MCR 4S est articulée à l'avant sur des rotules (1 vis de chaque côté), et soutenue à l'arrière des bras par des vérins à gaz.

Dyn'Aéro préconise l'installation et le démontage par l'intermédiaire de la vis au sommet des vérins.

Nous trouvons beaucoup plus pratique et plus rapide d'extraire les axes d'articulation des chapes inférieures (cercle rouge).



Dépose

(une personne de chaque côté en simultané)

    •   Verrière ouverte, extraire l'axe inférieur de vérin
        Refermer la verrière
        Verrière fermée, déposer la vis de rotule à l'avant des bras
        Soulever la verrière, et la déposer dans un endroit sûr
  • La repose s'effectue dans l'ordre inverse. La petite difficulté : bien viser pour enfiler les bras sur les rotules.





    Verrouillage des axes

    chape
    Photo Dyn'Aéro

    Dyn'Aéro verrouille les axe avec des rondelles élastiques "étoile" (Star Lock) logées dans une gorge.



    Problème

    Ces rondelles sont quasi impossibles à démonter sans outillage.


    butée
    Photo GTH

    Pire, le démontage les endommage irrémédiablement.

    Il faut donc des rechanges à chaque démontage, ou se résoudre au laborieux dévissage par la tête du vérin.





    Solution

    Nous avons décidé de verrouiller les axes avec des goupilles Bêta miniatures fabriquées aux La Pierre Skunk Works.





    Les axes

    Perçage

    butée
    Photo GTH

    Les axes sont percés à 1 mm au niveau de la gorge grâce à un guide de perçage en bois dur.


    butée
    Photo GTH

    Un essai à 1,5 mm sans lendemain.





    Les goupilles

    Recherche

    butée
    Photo GTH

    Une petite recherche sur Internet pour voir les caractéristiques des goupilles Bêta standard.



    Façonnage

    butée
    Photo GTH

    Premiers essais avec du fil de fer, on approche !

    Les extrémités sont adoucies à l'abrasif.


    butée
    Photo GTH

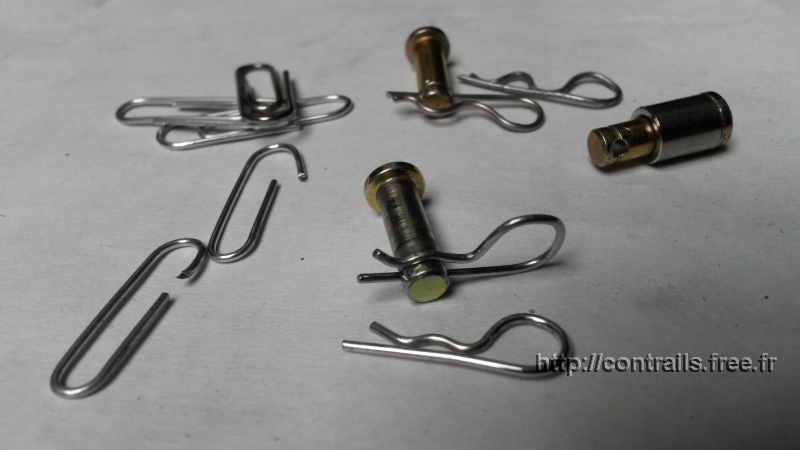

    Après quelques itérations sur la matière première, des pièces assez concluantes avec du fil de trombone.


    butée
    Photo GTH

    Les goupilles se posent et s'enlèvent à la main sans problème.





    Utilisation

    Sens de montage

    butée
    Photo GTH

    Les axes s'introduisent tête à l'extérieur.


    butée
    Photo GTH

    Une fois la verrière complétement installée, les goupilles sont mises en place.

    Montage et démontage rapide et sans outils.


    butée
    Photo GTH

    Les goupilles sont bien protégées côté pontet.



    Noter l'état de la peinture : préparation insuffisante des petites pièces, et il faut bien que la machine accuse ses 15 ans d'âge !
