Serrage des bougies Rotax 914
La pose et la dépose des bougies ne présentent pas de difficulté, à condition d'avoir la bonne clé, et de respecter les consignes de base, pas toujours suivies par les amateurs.
Dépose/repose
Règles de base
Dépose
- Déposer le capuchon à haute tension en tournant (ne pas tirer sur le fil)
- Nettoyer la bougie à déposer
- Utiliser une clé adaptée
- Desserrer 1/4 tour, nettoyer le pourtour du trou : soufflette, pinceau
- Finir le desserrage, examiner la face d'appui du joint
- Eviter d'introduire des corps étrangers dans le moteur
- Ranger les bougies dans l'ordre, pour diagnostic
Repose
- Uniquement sur un moteur froid !
- Contrôler l'écartement des électrodes
- S'assurer de la propreté de la face d'appui
- Vérifier la présence du joint
- Approcher la bougie à la main. Serrer au contact
- Terminer par un serrage précis au couple ou angulaire, selon les consignes du fabricant
Clés à bougie
Que choisir ?
Une clé à bougie correcte permet le serrage au couple et le desserrage sans forcer (bras de levier), sans risque pour l'hexagone de la bougie ou la porcelaine (bague coutchouc).
Les bougies du moteur Rotax 914 font 18 mm sur plat, une des dimensions les moins courantes.
Fragile
Une bougie tombée par terre ne doit pas être montée sur un avion. L'isolant peut être fragilisé.
La clé ne doit pas forcer sur la porcelaine, éviter les douilles trop courtes, clés à pipe, etc...
La clé Rotax ?
La clé de 18 fournie avec le moteur Rotax est suffisante, mais ne permet pas l'usage de la clé dynamométrique. Par ailleurs, l'hexagone "basique" porte sur les angles du culot.
La tige de manoeuvre qui passe dans le trou oblige à forcer pour desserrer la bougie : risque de ripper et d'endommager la porcelaine.

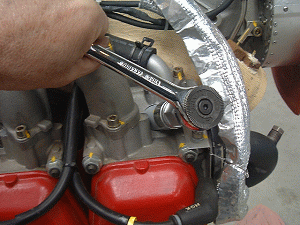

Ou une vraie clé à bougie ?
Pour 3,50 € on peut trouver chez Norauto (publicité gratuite) une magnifique douille "no-name" avec un carré d'entrainement de 1/2" et un insert caoutchouc.
Le diamètre extérieur de 26 mm est trop important pour le tout petit passage du moteur Rotax.
Après réduction à 24 mm au tour, la douille passe parfaitement dans le lamage de la culasse, en échappant le bossage voisin.
Cette douille made in là-bas est pleine de qualités. L'hexagone moderne porte sur les flancs du culot et non sur les angles.
Serrage
Serrage contrôlé
Les bougies doivent être serrées au couple préconisé par le constructeur du moteur et/ou le fabricant de bougies.
Dans certains cas, préconiser un couple n'est pas suffisant, c'est pourquoi les fabricants de bougies proposent le serrage angulaire.
Les recommandations du fabricant des bougies Denso
Avertissement Denso
Si les filets des bougies sont lubrifiés (graisse), le serrage au couple recommandé sera excessif. Cela peut conduire à des fuites au niveau du joint de bougie.Ne pas utiliser de lubrifiant sur le filetage.
Ne pas dépasser le serrage préconisé, sous peine d'endommager le moteur ou le filetage.
Tableau de serrage Bougies Denso
En gras, serrage des bougies Rotax 914
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
Saga Rotax
Une fois de plus, Rotax surprend son monde par des préconisations bizarres.
Mystérieuse SI

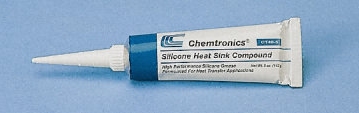

Dans sa Service Instruction d'octobre 1998, Rotax précise le type de bougie à employer sur ses moteurs à 4 temps, et recommande d'enduire le filetage de graisse conductrice au silicone.
Suit une référence pour le produit en question (897 186 Heat conduction compound). Le but serait d'améliorer la conduction thermique entre bougies et culasse. Le non-suivi de cette recommandation serait susceptible d'entraîner échauffement et détonation.
La recommandation est surprenante, car à peine 20 % de chaleur transférée des bougies à la culasse, passe par le filetage. Même une amélioration de 30 % de la conduction, hypothétiquement apportée par la fine couche de graisse thermique, n'améliorerait le bilan global que de 6 %. C'est bien peu pour éloigner le spectre redoutable de la détonation...
D'autant que les culasses des Rotax, bien refroidies, ne dépassent jamais les 120°C, contrairement aux moteurs à refroidissement par air qui dépassent gaillardement les 200°C.
Dans le flou
Selon certains constructeurs américains, le produit envisagé par Rotax serait fabriqué par Wacker.
De façon étonnante, les couples de serrage recommandés par Rotax correspondent au maximum de la fourchette des fabricants de bougies. Avec de la graisse sur le filetage, un couple réduit ou un serrage angulaire sont pourtant la règle.
Mais qui donc l'emploie ?

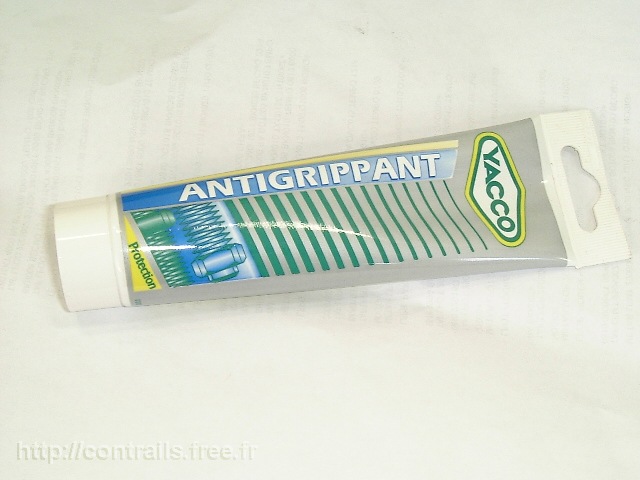

Plus surprenant : chez l'importateur Rotax, le produit livré sous cette référence n'est pas une graisse thermique au silicone, mais une pâte antigrippante au cuivre, sans propriétés particulières de conduction.
Et pourtant à 120°C, aucun risque de gripper l'acier des bougies dans l'alu des culasses.
L'importateur considère que l'effet en est bénéfique.
Conclusion
Rotax préconise une graisse conductrice, mais nombre de moteurs français volent avec un produit sans rapport, à la satisfaction de tous.
Moralité : l'effet placebo l'emporte, et la graisse de Rotax tiendrait plutôt du niama-niama. Son rôle serait plus administratif que technique (le parapluie...).
Ou magique ?
Attention tout de même : avec de la graisse de perlimpinpin sur les filets, le serrage au couple préconisé peut endommager les culasses. Préférer le serrage angulaire recommandé par les fabricants de bougies.
Pour en savoir plus
La Service Instruction de Rotax
SI-15-1997 Bougies 912-914 (pdf 18,7 ko)
