Bob's Shop Notes : Dénudeur de coax à trois lames

Cliquer pour agrandir

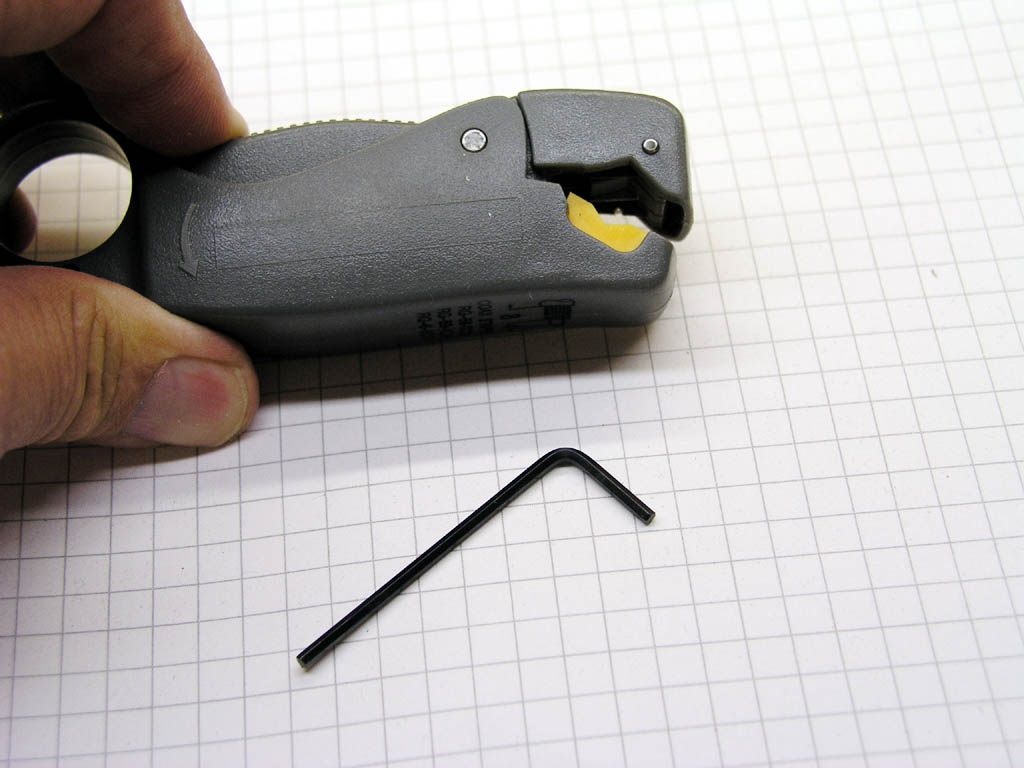

La préparation d'un coaxial pour la pose du connecteur à l'aide d'outils à main ordinaires demande une bonne dose d'adresse et de soin. Les différentes couches d'isolant et la tresse extérieure doivent être proprement découpées aux endroits adaptés au connecteur envisagé. Durant les premières dizaines d'années de l'histoire de la pose des connecteurs BNC, les techniciens ont utilisé un couteau affûté, du doigté et un certain degré d'habileté et de pratique pour déterminer à l'œil les bonnes dimensions. Comme pour toutes les opérations manuelles, le risque d'avoir à recommencer par manque de diligence était relativement élevé. Quelques fabriquants fûtés proposent maintenant des dispositifs équipés de lames multiples judicieusement espacées et de profondeur de coupe adaptée. C'est un de ces outils qui est présenté ici : je l'ai acheté pour 10 $ sur Ebay.

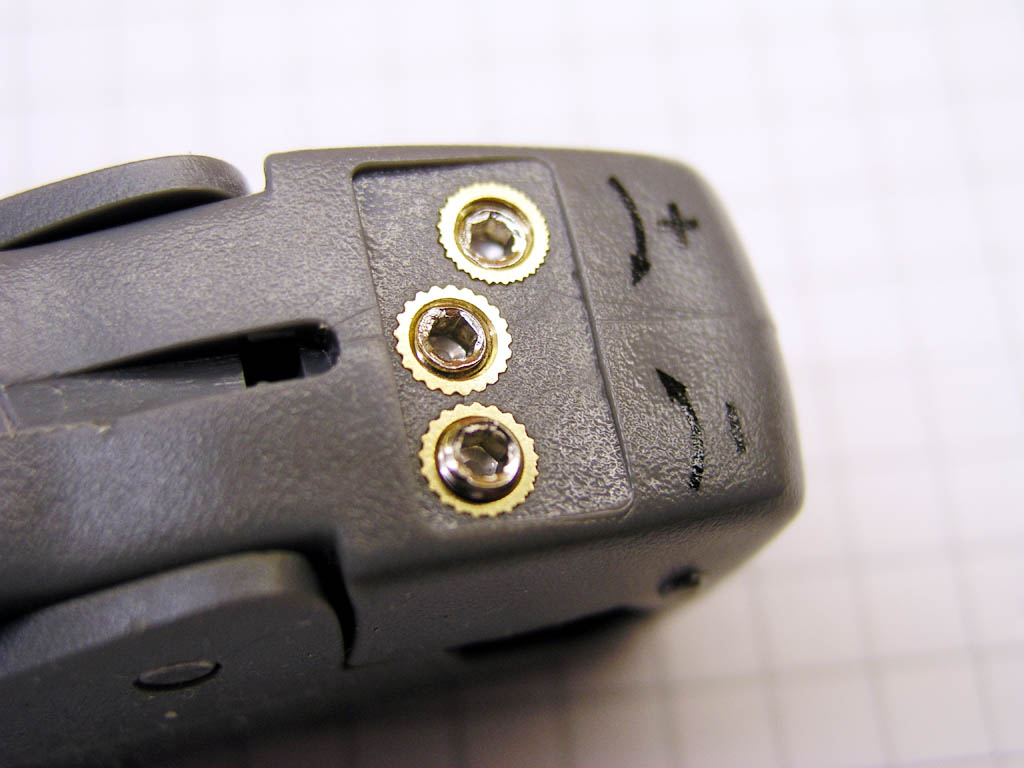

Cet outil est extrêmement versatile. Beaucoup de versions sont équipées de lames fixes. Si l'une ou l'autre lame n'a pas la bonne profondeur de coupe, on ne peut rien y faire. L'outil est uniquement adapté à un type de coaxial. L'outil présenté ici comporte des vis de réglage et une clé à six pans pour ajuster la profondeur de coupe de chaque lame.

Cliquer pour agrandir



Cliquer pour agrandir

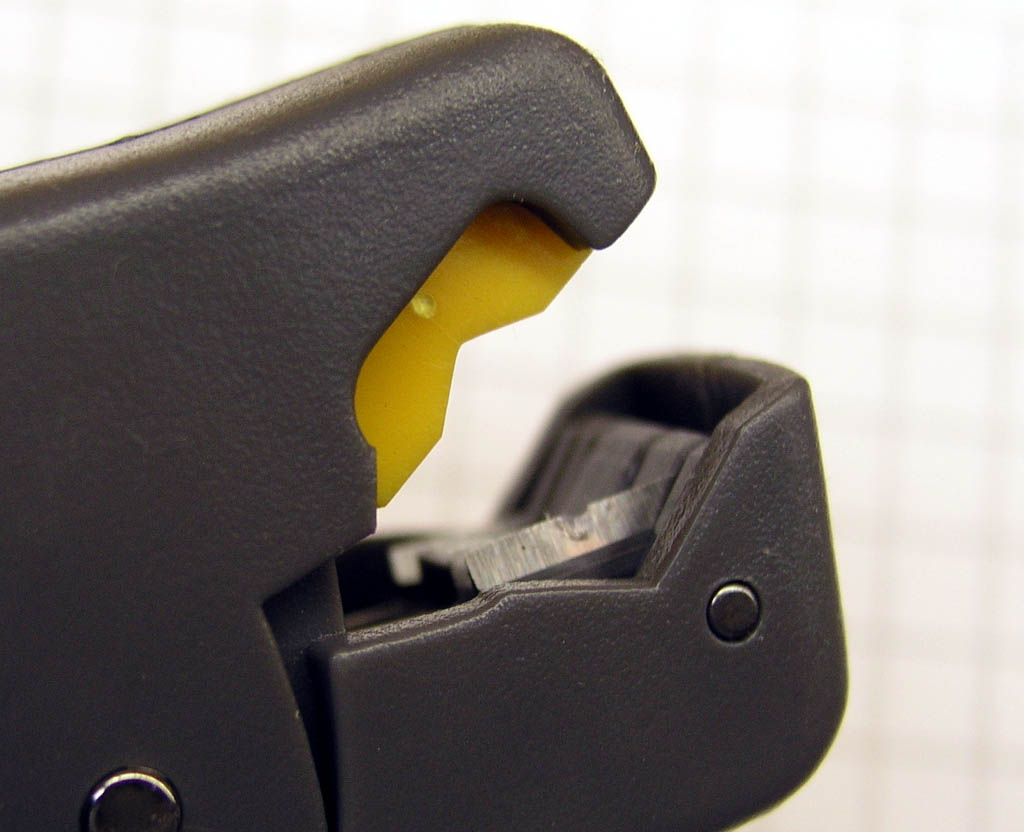

Nous voyons ici l'une des lames. Celle-ci a la coupe la plus profonde et comporte une encoche pour le passage de l'âme centrale du coaxial.



L'outil est correctement positionné quand l'extrémité du coaxial est juste au ras de la surface extérieure.

Cliquer pour agrandir



Cliquer pour agrandir

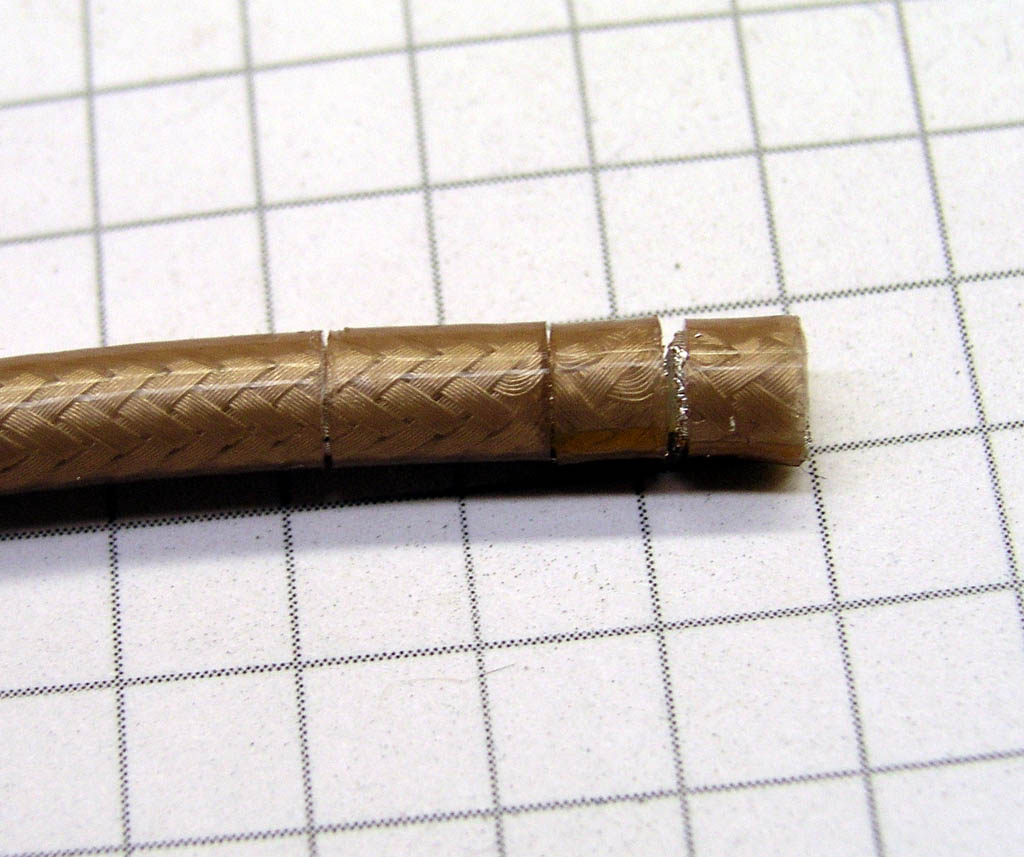

Après avoir mis l'outil en position, il suffit de le tourner plusieurs fois autour du coaxial. L'outil comporte un trou pour le doigt à l'arrière de la poignée. Vous y glissez le doigt et pivotez l'outil environ 6 fois autour du coax. On sent et on entend quand la coupe est terminée. Le résultat présente trois découpes de positions et de profondeurs différentes.

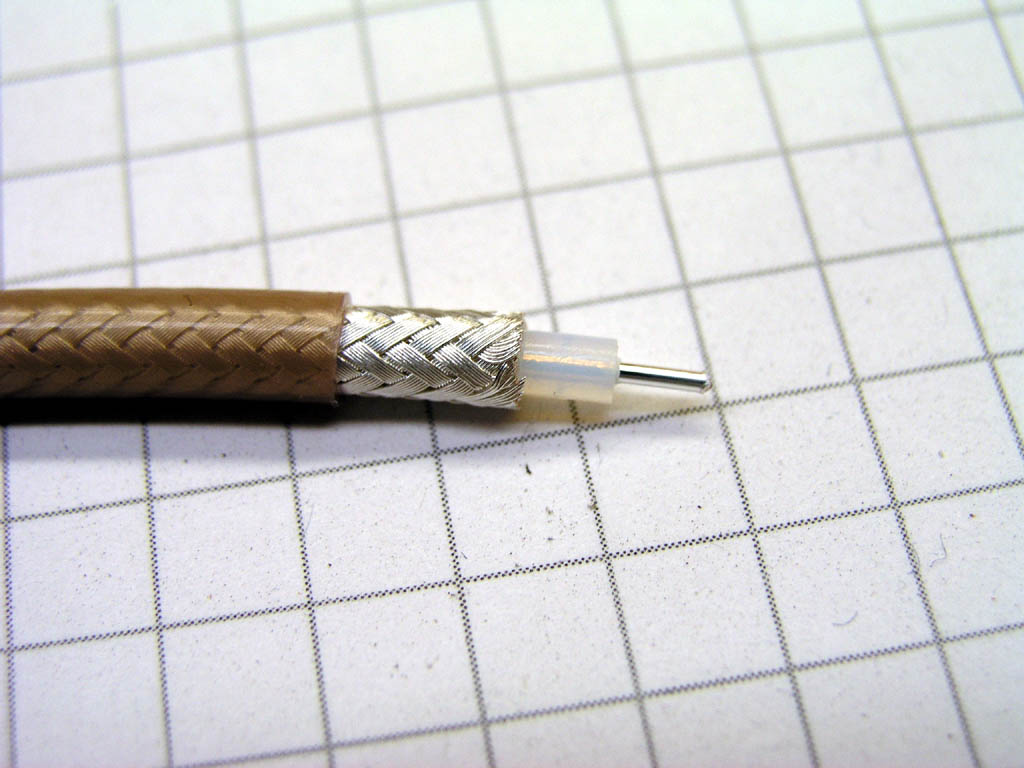

Utiliser une pince coupante à ras pour extraire les tronçons d'isolant du coaxial. Le câble est maintenant prêt à recevoir le connecteur.

Cliquer pour agrandir



Cliquer pour agrandir

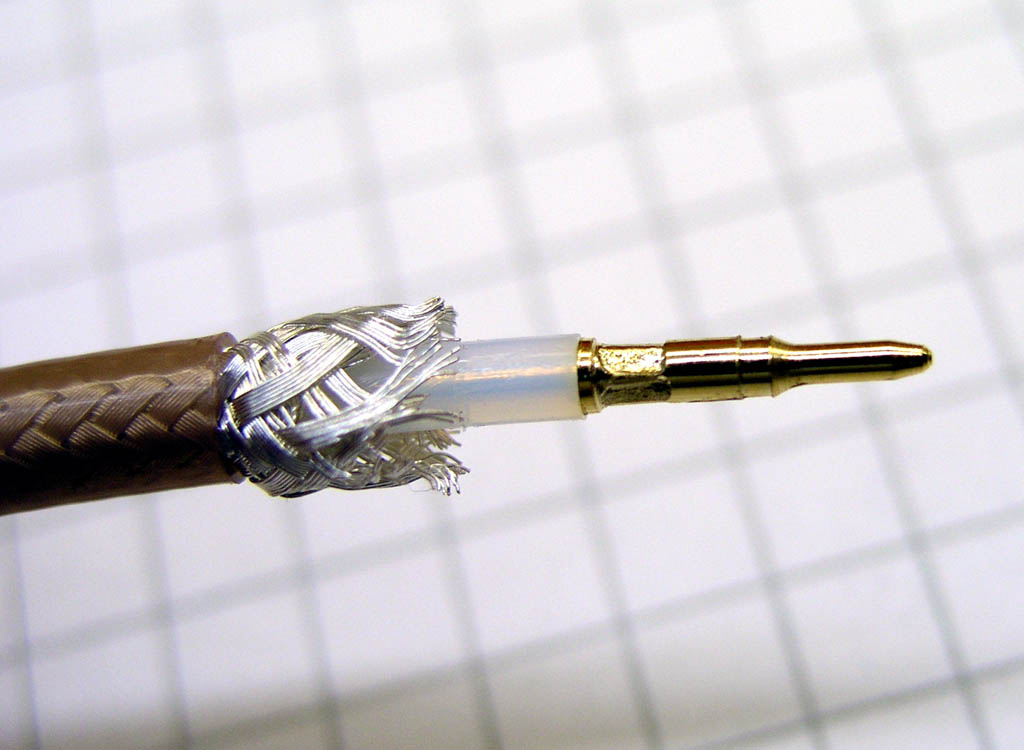

Glisser la bague extérieure sur l'extrémité du coaxial et sertir le contact central sur l'âme.

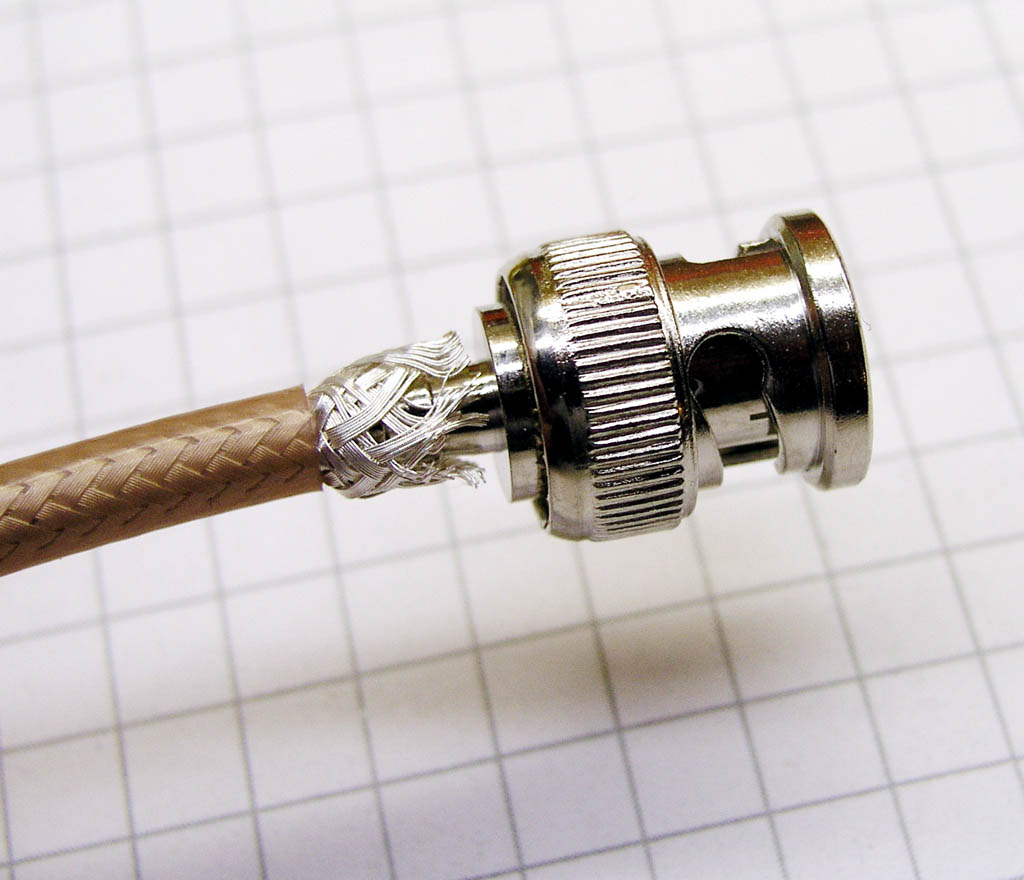

Vient ensuite le corps du connecteur. Pousser fermement le coaxial jusqu'à ce que le contact central s'enclenche avec un déclic. Le bout du contact doit arriver juste au niveau de l'extrémité du connecteur.

Cliquer pour agrandir



Cliquer pour agrandir

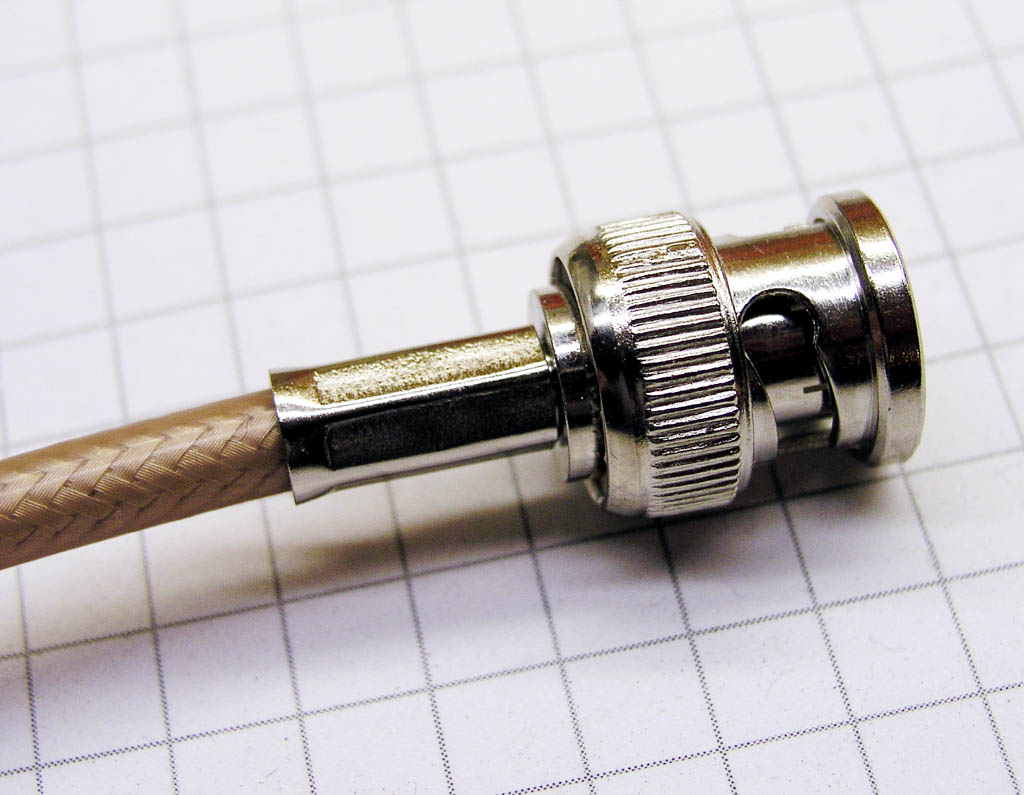

Glisser la bague jusqu'à l'adosser fermement sur l'arrière du connecteur, et la sertir avec l'empreinte appropriée de la pince à sertir.



On trouve nombre d'outils à dénuder sur le marché. La plupart n'indiqueront PAS s'ils sont adaptés au RG-142/RG-400. L'outil présenté ici était annoncé comme adapté au RG-59/RG-59. Le réglage des lames convenait dès le départ pour le RG-142, mais il n'aurait pas été difficile de le réajuster si nécessaire.

En recherchant "dénudeurs de coaxial" sur Ebay j'ai trouvé des douzaines de types d'outils et de fournisseurs. Environ 1/3 des offres comportent la possibilité de réglage.
