Contrails ! Antenne transpondeur
XPDR antenna installation



antenne
Photo GTH

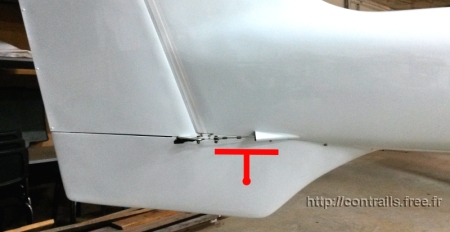

Aérodynamique

Afin de réduire la traînée, l'antenne du transpondeur a été installée dans la quille en fibre de verre (non conductrice).



Les choix

Suite
All rights reserved

L'antenne

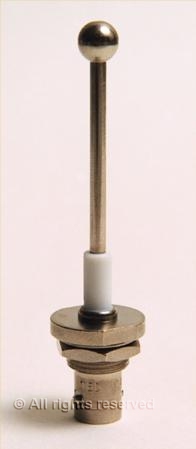

L'antenne de marque TED a été commandée chez Aircraft Spruce pour la modique somme de 21 $ (en 2002).

Pour une tige métallique avec une petite boule en tête et une BNC au pied, guère de différence avec un modèle à 80 $ ;-)







Plan de masse

Comme toutes les antennes quart d'onde l'antenne du transpondeur doit être montée sur un plan de masse (aussi appelé contrepoids ou réflecteur) conducteur.

Il s'agit ici d'un disque d'aluminium d'un diamètre de 140 mm (5.5"), qui sert également de support. Ce plan de masse n'est pas obligatoirement plan, les bords peuvent être repliés à l'opposé de l'antenne, vers le haut dans notre cas.

Après avis de Bob Nuckolls,la position et la forme du plan de masse ont été définies.



Ground plane blank

Photo GTH

Plan de masse (contrepoids) circulaire

Round aluminum ground plane



Tab bending

Photo GTH

Pliage contrepoids, vers le haut pour dégager l'antenne

Ground plane tabs bent upwards to clear antenna line-of-sight


Tab bending

Photo GTH

L'antenne TED montée sur son support-contrepoids

TED antenna installed on ground plane



Collage

crochet
Photo GTH

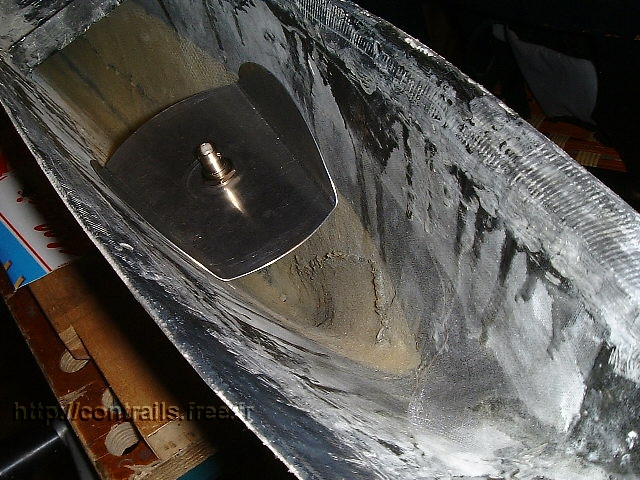

Fixation à la colle silicone.
La prise d'antenne est située au droit de l'ouverture arrière du fuselage.

Un cloisonnement a été installé pour éviter les projections d'eau sur l'antenne ou son connecteur, et un trou a été percé au point bas de la quille pour éviter qu'elle ne se remplisse d'eau.

Sur le plan de masse lui-même, quelques trous évitent l'accumulation d'eau pouvant s'infiltrer dans le connecteur.

Ground plane and antenna installed in rear lower fairing. Bonded in place with RTV. Antenna connector is just below rear fuselage opening.

Holes have been drilled in the ground plane to prevent water accumulation.



Coaxial

crochet
Photo GTH

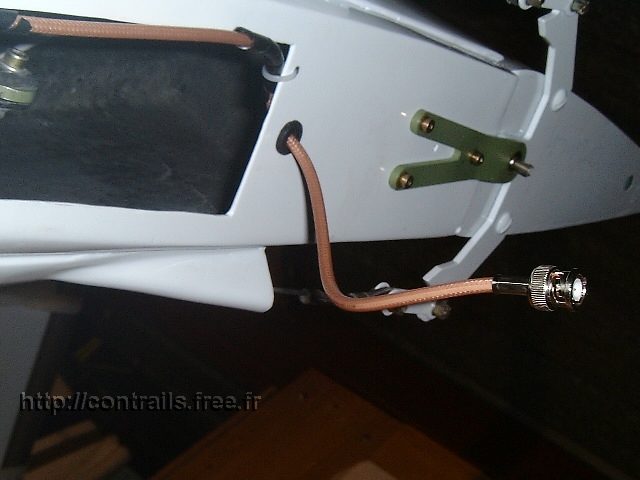

Le câble RG-58 a été remplacé par du RG-400, présentant nettement moins de pertes à 1030 MHz.

The RG-58 coax has been replaced by less lossy RG-400 cable.



Raccordement

Les connecteurs, BNC au niveau de l'antenne, et TNC (fileté) à la sortie du transpondeur sont des Telegärtner de 50 ohms, qui se sont révélés très faciles à sertir.

(Un essai avec un TNC de marque Radiall, plus cher, s'est soldé par un sertissage défectueux.)

Les connecteurs proviennent de chez Radiospares.



pdf   Sertissage d'une prise coaxiale
